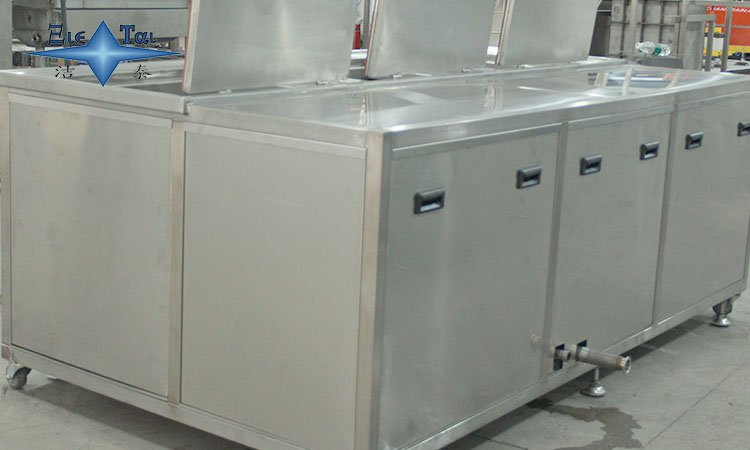

一、超聲波清洗機的核心電路工作原理
超聲波清洗機的核心是其驅動電路，它將市電或直流電轉換為高頻信號，通過超聲波換能器產生機械振動，實現清洗液內的“空化效應”。在驅動電路中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金屬氧化物半導體場效應管）是關鍵的功率開關器件。
MOS管的主要任務是將直流電快速切換為高頻方波信號，以驅動換能器進行振動。其性能直接影響超聲波清洗機的功率輸出效率、工作穩定性和能量轉換效果。
二、超聲波清洗機中MOS管的作用
- 高頻驅動：
超聲波清洗機工作頻率通常在20kHz至100kHz，MOS管需支持這一范圍的高頻信號切換，并確保波形穩定。 - 功率放大：
驅動電路中，MOS管通過高電流切換實現功率放大，為換能器提供足夠的能量。 - 效率優化：
MOS管的低導通電阻（RDS(on)_{DS(on)}DS(on)?）和快速開關特性能夠減少功耗，提高整體效率。 - 熱量管理：
高效的MOS管能夠減少熱量產生，降低散熱需求，從而延長設備壽命。
三、超聲波清洗機常用MOS管類型
根據驅動電路的工作電壓和功率需求，超聲波清洗機通常選擇以下幾種類型的MOS管：
1. N溝道增強型MOS管
特點：
- 低導通電阻。
- 開關速度快，適合高頻應用。
- 驅動電路設計簡單，成本相對較低。
常見型號：
- IRF540N：耐壓100V，導通電流33A，適合中小功率設備。
- IRFP260N：耐壓200V，導通電流46A，適合高功率需求。
- STP55NF06：耐壓60V，導通電流55A，適用于小型設備或低壓電路。
2. 絕緣柵雙極型晶體管（IGBT）與MOS管的結合
特點：
- IGBT集成了MOS管的高輸入阻抗和雙極型晶體管的高電流能力。
- 在高功率、較低頻率的應用中更具優勢，但開關速度較慢，不適合100kHz以上的高頻驅動。
常見應用：
- 超聲波頻率較低的工業清洗設備，驅動功率高達數千瓦。
3. 超結型MOS管（Super-Junction MOSFET）
特點：
- 超低導通電阻，適合高功率、高效率需求。
- 減少切換損耗，特別適用于頻率在40kHz至60kHz的應用。
常見型號：
- STW20N95K5：耐壓950V，導通電流20A，適合高壓清洗機。
- IPW60R180P6：耐壓600V，適用于需要穩定功率的設備。
4. 高壓MOS管
特點：
- 高耐壓能力（600V-1200V），適合需要驅動高壓換能器的工業超聲波清洗機。
- 開關頻率較低，但在高壓應用中具備優異性能。
常見型號：
- IRFP460：耐壓500V，導通電流20A。
- STP80NF55：耐壓55V，導通電流80A，適用于中等電壓場景。
四、MOS管的選型原則
在選擇適合超聲波清洗機的MOS管時，需要綜合考慮以下幾個關鍵參數：
- 耐壓（VDS(max)_{DS(max)}DS(max)?）：
應根據電路輸入電壓選擇耐壓至少為實際工作電壓的1.5倍的MOS管，以提供足夠的安全裕度。 - 導通電阻（RDS(on)_{DS(on)}DS(on)?）：
較低的導通電阻能夠減少電路損耗，提升整體效率。 - 導通電流（ID(max)_{D(max)}D(max)?）：
應選擇最大電流高于實際工作電流的MOS管，防止過載。 - 開關速度（Qg_{g}g?）：
快速切換能力是高頻電路的關鍵，Qg_{g}g?越低越好。 - 熱管理能力：
考慮MOS管的熱阻（Rth_{th}th?）和封裝形式，以保證良好的散熱效果。
五、MOS管應用中的注意事項
- 驅動電路設計：
MOS管的柵極驅動需要提供足夠的電壓和電流，通常配合驅動芯片（如IR2110或TC4420）使用。 - 電路保護：
添加浪涌保護和過流保護電路，如TVS二極管和保險絲，防止MOS管因瞬時過載而損壞。 - 散熱設計：
高功率設備需配備散熱片或主動散熱系統，防止過熱損壞。 - PCB布線：
確保低阻抗電流路徑，盡量減少寄生電感的影響，優化高頻性能。
六、超聲波清洗機驅動電路優化建議
- 高效開關控制：
使用PWM控制器優化MOS管的開關波形，減少切換損耗。 - 模塊化設計：
使用模塊化驅動電路方便維護與升級，同時提高系統可靠性。 - 元件質量選擇：
優選品牌型號，避免使用低品質MOS管，確保設備長期穩定運行。
總結
MOS管是超聲波清洗機驅動電路的核心元件，其性能決定了設備的效率和穩定性。通過選擇合適的MOS管型號，并合理設計驅動電路，能夠顯著提升清洗機的性能。對于工業和家用設備，用戶應根據實際需求選用適合的MOS管類型，同時定期維護和優化電路設計，確保設備運行穩定、清洗效果理想。
